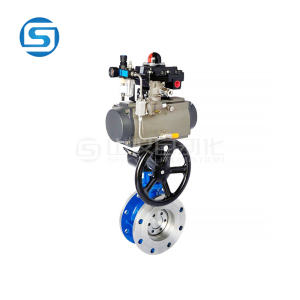

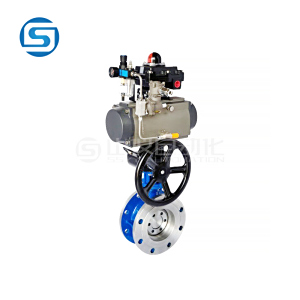

D641F气动法兰软密封蝶阀
  • D641F气动法兰软密封蝶阀

D641F气动法兰软密封蝶阀

软密封蝶阀适用于温度≤120℃,公称压力≤16MPa的食品、医药、化工、石油、电力、;治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

立即咨询
联系方式
电话: 021-52137660  18964501477(同微信)

D641F气动法兰软密封蝶阀用途及特点:

软密封蝶阀适用于温度≤120℃,公称压力≤16MPa的食品、医药、化工、石油、电力、;治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。


D641F型气动法兰软密封蝶阀其主要特点为:

1、设计新颖、合理,结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。


D641F型气动法兰软密封蝶阀采用标准 :

设 计 标 准: GB/T12238-1989;
lS0 10631-1994或BS EN593-1998
法兰连接尺寸:GB/T17241.6-1998:
IS0 7005-2或BSEN 1092-2002
结 构 长 度 : GB/T1 2221-1989:
lS0 5752-1988或BS EN558-1
压 力 试 验: GB/T13927-1 992;JB/T9092-1999;
lS0 5028-1993或BS 6755-l-1986


D641F型气动法兰软密封蝶阀主要技术参数

公称通径
DNmm
50~2000
公称压力
PNMPa
0.6
1.O
1.6
试验压力 PsMPa
强度试验
0.9
1.5
2.4
密封试验
O.66
1.1
1.76
适用介质
空气、水、污水、蒸气、煤气、油品等
驱动形式
手动、蜗轮传动、气传动、电传动


D641F气动法兰软密封蝶阀主要零件的材料

零件名称
材料
阀体
球墨铸铁、铸钢、合金钢、不锈钢
蝶板
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟乙烯
阀杆
2Cr13、不锈钢
填料
0型圈、柔性石墨


D641F气动法兰软密封蝶阀蝶阀密封材料:

材料品种
氯丁橡胶
丁腈橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
代号
×或 0rJ
XA或orJA
XB或orJB
xC、JC或0rF
XD或orJD
× E或orJE
耐高温度
82℃
93℃
150℃
232℃
250℃
204℃
耐低温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
适用工作温度
≤65℃
≤80℃
≤120℃
≤200℃
≤200℃
≤180℃


法兰蝶阀外形尺寸、连接尺寸:

公称通径
DN(mm)
尺寸 (mm)
L
1.0MPa
1.6MPa
D
D1
Z-Φd
D
D1
Z-Φd
50
108
165
125
4-18
165
125
4-18
65
112
185
145
4-18
185
145
4-18
80
114
200
160
8-18
200
160
8-18
100
127
220
180
8-18
220
180
8-18
125
140
250
210
8-18
250
210
8-18
150
140
285
240
8-22
285
240
8-22
200
152
340
295
8-22
340
295
12-22
250
165
395
350
12-22
405
355
12-26
300
178
445
400
12-22
460
410
12-26
350
190
505
460
16-22
520
470
16-26
400
216
565
515
16-26
580
525
16-30
450
222
615
565
20-26
640
585
20-30
500
229
670
620
20-26
710
650
20-33
600
267
780
725
20-30
840
770
20-36
700
292
895
840
24-30
910
840
24-36
800
318
1015
950
24-33
1025
950
24-39
